Windkanal
Aeroakustischer Windkanal
Göttinger Bauart mit offener Messstreck

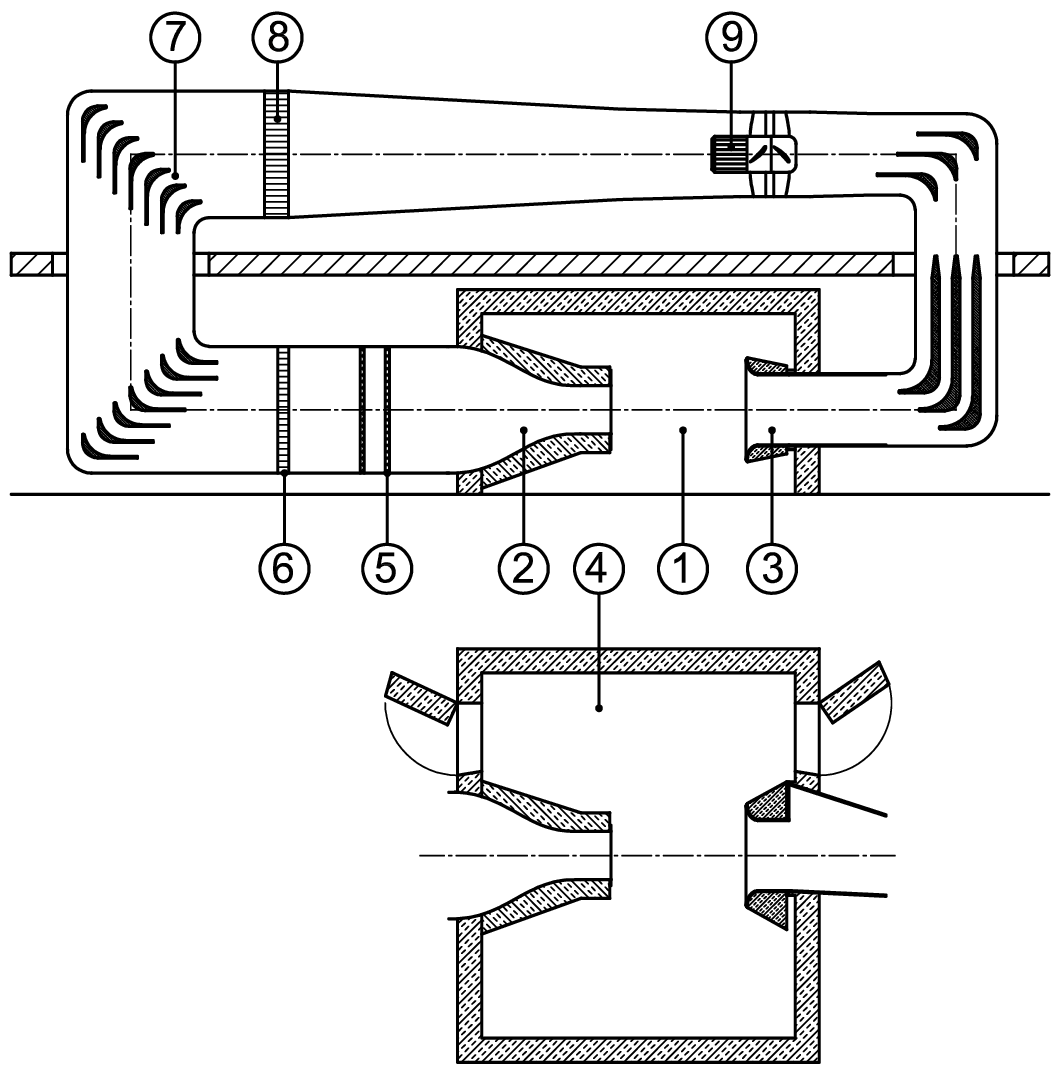

Komponenten
(1) Offene Messstrecke; 0,8 m x 0,8 m x 2,24 m
(2) Düse; Kontraktionsverältnis 6,9:1
(3) Kollektor; 1,2 m x 1,2 m; seitlich verschiebbar
(4) Plenum 6,06 m x 5,2 m x 3,0 m (B x L x H) als reflexionsarmer Halbfreifeldraum mit schallabsorbierender Auskleidung
(5) Beruhigungskammer mit Turbulenzsieben
(6) Wabengleichrichter
(7) Umlenkecken, ausgeführt als Kulissenschalldämpfer
(8) Wärmetauscher mit Kältemaschine
(9) Axialventilator; D 1400 mm
Geschwindigkeit in Messstrecke u = 0 … 70 m/s (stufenlos einstellbar)
Turbulenzgrad Tu_x = 0,14 … 0,28 %
A-bewerteter Gesamtschalldruckpegel
u [m/s] 0 10 20 30 40 50 60 70
Lp [db(A)] 22 25 41 51 59 65 71 75
(1 m neben Strahlrand, 0,2 m stromab Düsenaustritt gemessen)

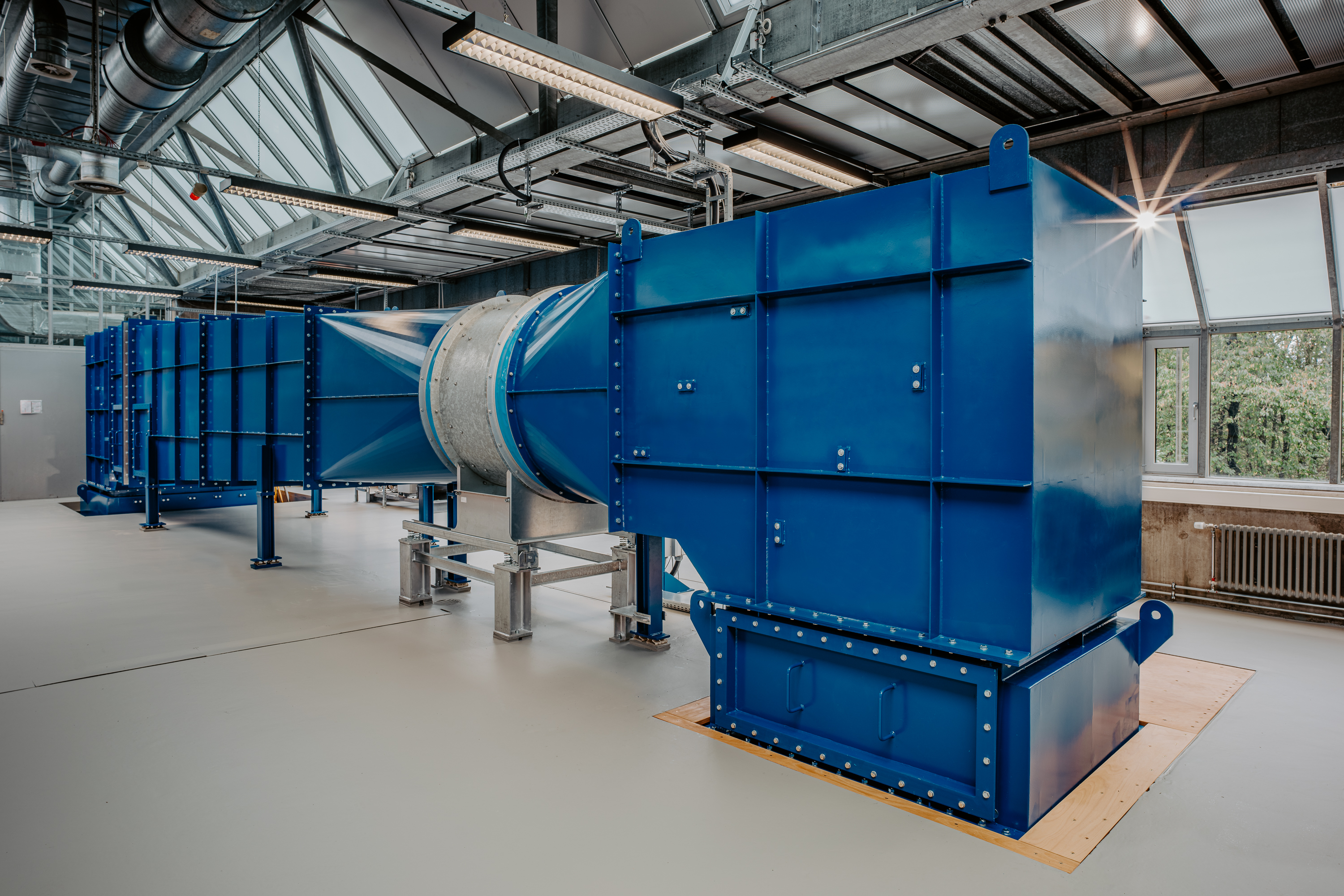

Strömungsrückführung mit Antriebsventilator

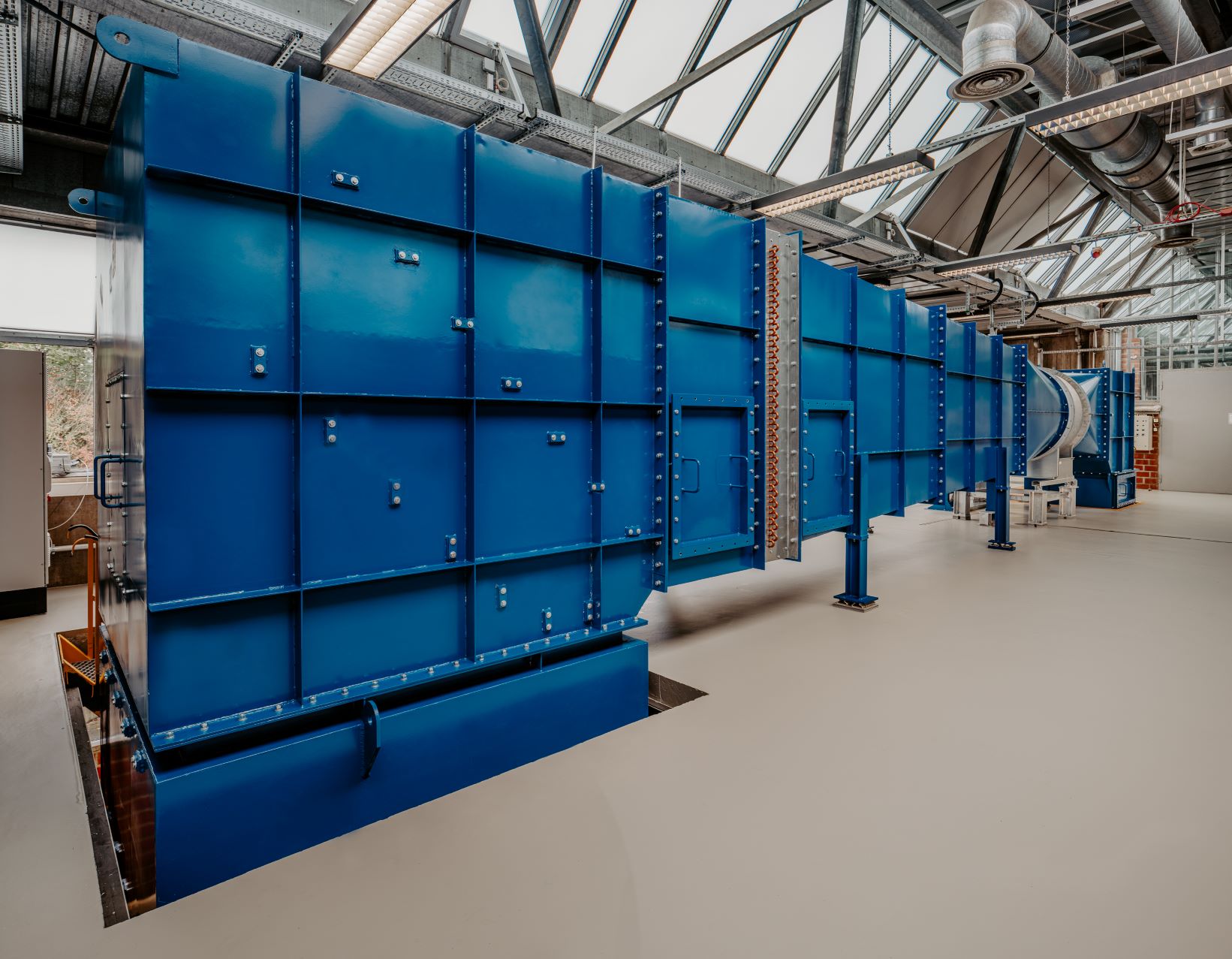

Strömungsrückführung mit Wärmetauscher

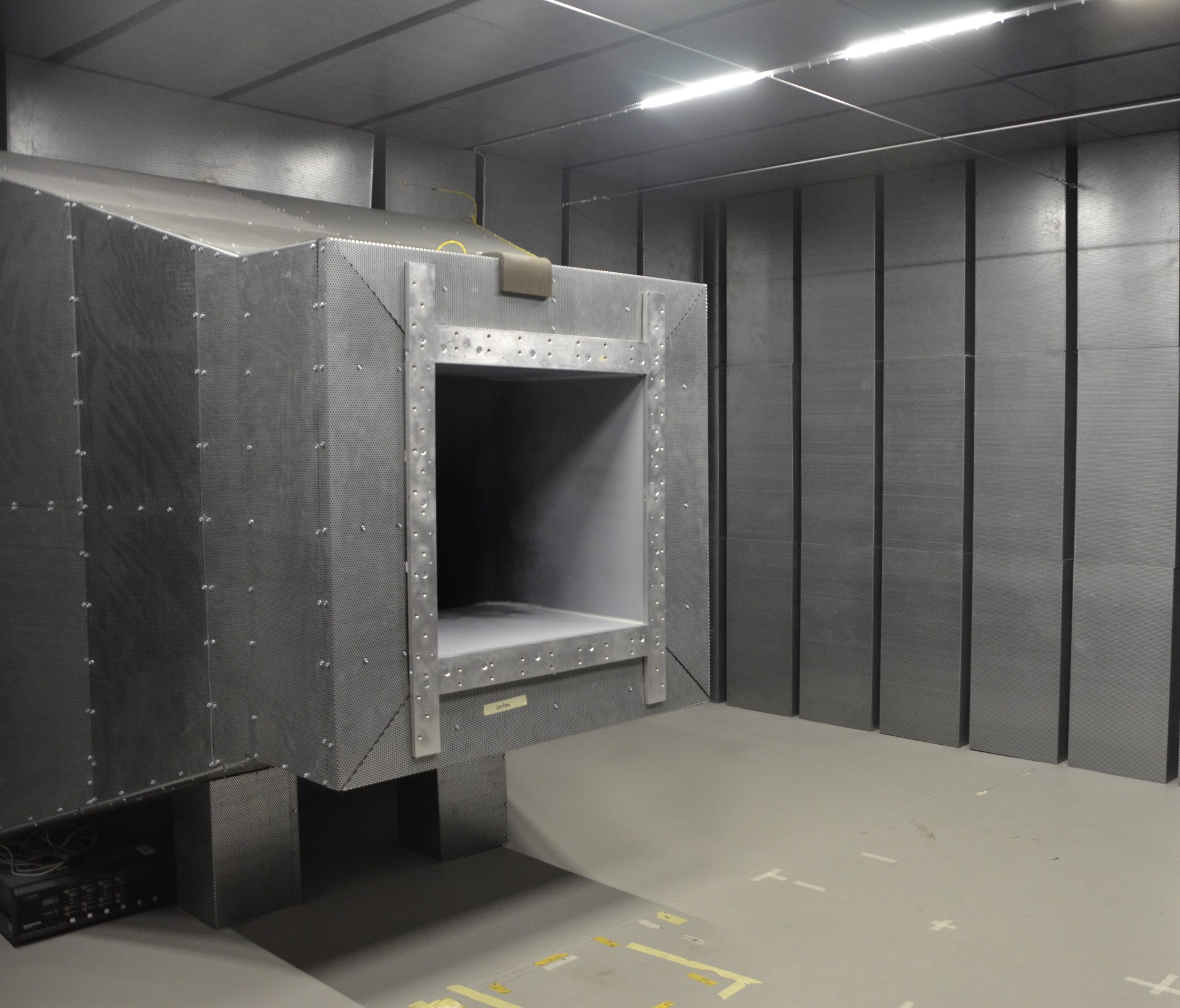

Windkanaldüse/offene Messstrecke in Plenum
