MTS-Prüfstand
|
|

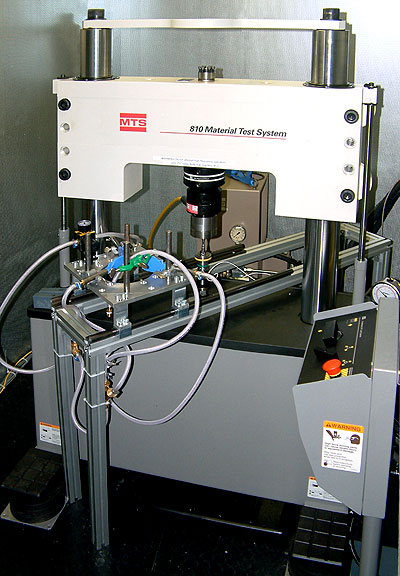

Bei diesem Prüfsystem der MTS handelt es sich um eine servohydraulische Hochfrequenz-Ermüdungsprüfmaschine mit einer maximal realisierbaren Prüffrequenz von 1 kHz.
Derart hohe Frequenzen lassen sich zum einen durch die sehr kompakte Bauweise des Lastrahmens (verstärkters Querhaupt, verkürzte Säulen mit größerem Durchmesser, eine Sockelausführung in verstärkter Ausführung und eine Verbindungsstrebe zwischen den oberen Säulenenden zur Erhöhung der Steifigkeit) realisieren. Zum anderen verfügt das Prüfsystem über ein speziell auf die Hochfrequenztechnik zugeschnittenes Servoventil (Voice-Coil-Ventil), welches durch eine elektromechanische Umschaltung und einen mehrstufigen Regelkreis das entsprechend schnelle Ansprechverhalten des Prüfsystems ermöglicht. Das Leistungsspektrum der Hochfrequenz-Prüfmaschine liegt bei einer stat. Prüflast von ± 25 kN.
Das zugehörige Softwarepaket der MTS ermöglicht die Durchführung verschiedenster Testanwendungen, von dereinstufigen Zug-Druck-Wechselbeanspruchung bis hin zur Generierung von Lastkollektiven. |
